The Ultimate Guide to RJ45 Connector Wiring Diagrams: Precision, Standards & Advanced Techniques

Optimized for Network Engineers, IT Professionals & DIY Enthusiasts


Decoding RJ45 Wiring Standards

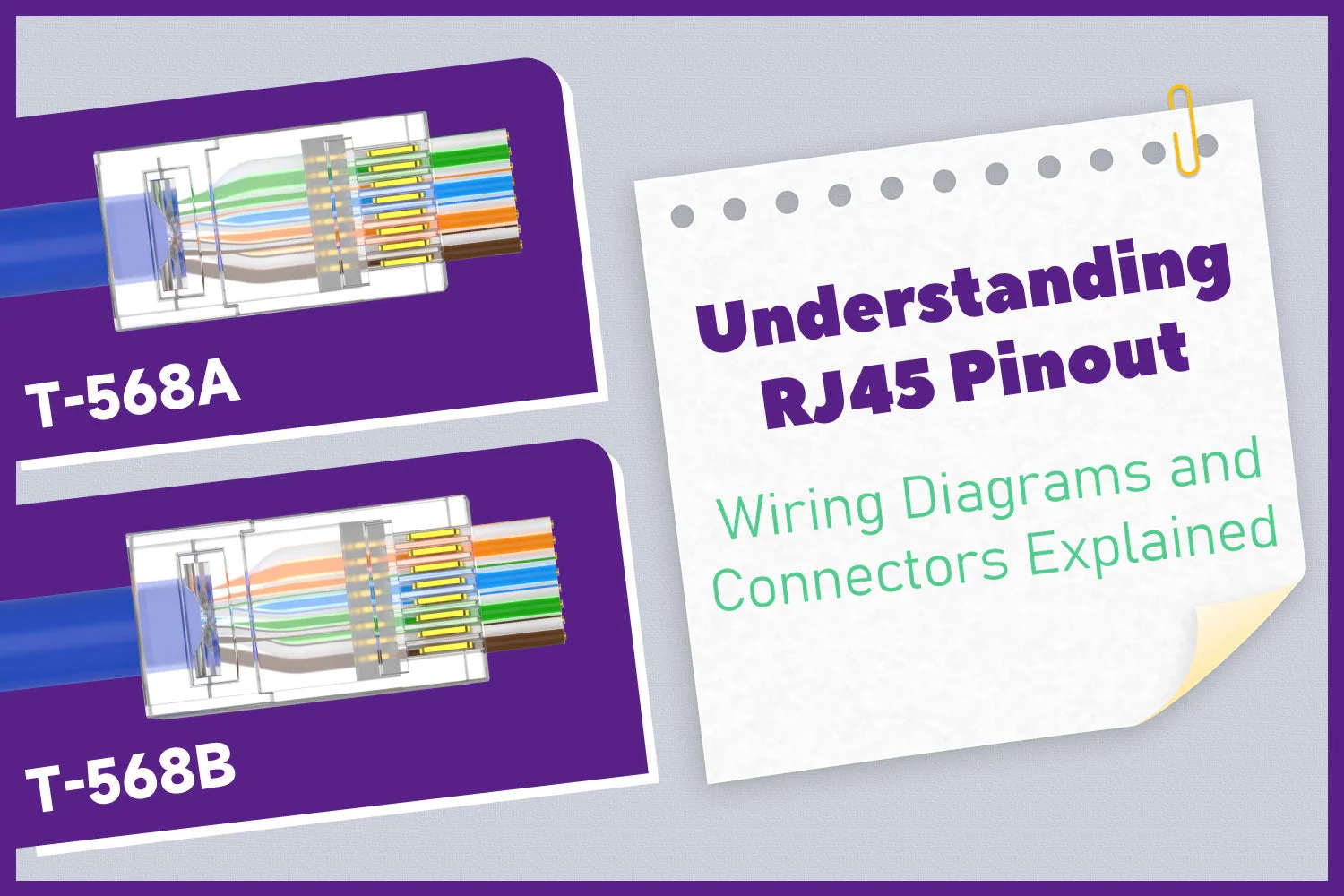

T568A vs T568B: Strategic Applications

  • T568A:
    • Color Sequence: Green-White, Green, Orange-White, Blue, Blue-White, Orange, Brown-White, Brown
    • Use Case: Government installations, legacy systems (ANSI/TIA-568-C.2 compliant)
  • T568B:
    • Color Sequence: Orange-White, Orange, Green-White, Blue, Blue-White, Green, Brown-White, Brown
    • Use Case: Commercial networks (90% global adoption, ISO/IEC 11801 aligned)

Cross-Sectional Analysis of Twisted Pairs

PairColor CodeTwist Rate (turns/inch)Purpose
1Blue/Blue-White1.5Voice/Telephony
2Orange/Orange-W2.010/100BASE-T Data
3Green/Green-W1.8PoE/PoE+ Power
4Brown/Brown-W1.2Gigabit Ethernet Backup

Step-by-Step Wiring Protocol

Precision Tools & Materials

  • Crimping Tool: Klein Tools VDV226-110 (12-ton force, dual-stage ratchet)
  • Stripper: Platinum Tools 100054C (0.5mm blade depth control)
  • Cable: Cat6 U/UTP, 23 AWG, CMR-rated

Termination Process

  1. Strip: Remove 1.25″ jacket without nicking conductors.
  2. Untwist: ≤0.5″ for Cat6 (maintains 55dB NEXT).
  3. Align: T568B sequence using EZ-RJ45 load bar.
  4. Insert: Ensure wire ends touch jack terminals.
  5. Crimp: Apply 20-25lbs force until ratchet releases.

Critical Measurements

ParameterCat5e ToleranceCat6 Tolerance
Untwist Length≤0.75″≤0.5″
Conductor Exposure0.3mm ±0.10.2mm ±0.05
Bend Radius4x OD6x OD

Advanced Wiring Scenarios

Shielded RJ45 for Industrial Use

  • Foil & Braid Configuration:
    • 100% coverage aluminum foil (3μm)
    • 65% tinned copper braid (0.1mm strands)
  • Grounding Protocol:
    • 360° metalized connector shells
    • ≤2.5Ω ground continuity (IEC 60603-7-5)

PoE++ Wiring Considerations

  • 4-Pair Power Distribution:
    • 60W (Type 3) / 90W (Type 4) current handling
    • 18AWG recommended for runs >75m
  • Thermal Management:
    • 0.8°C/W max thermal resistance (ETL Verified)

Compliance & Testing

Certification Requirements

  • ANSI/TIA-568.2-D:
    • Insertion Loss ≤21.3dB @ 250MHz (Cat6)
    • PS-ACRF ≤44.3dB (Power Sum Alien Crosstalk)
  • ISO/IEC 11801-1:
    • DC Loop Resistance ≤25Ω/100m
    • Propagation Delay ≤548ns/100m

Fluke DSX-8000 Validation

  1. Wiremap test for miswires
  2. Measure RL (Return Loss) @ 250MHz
  3. Verify ACR-F (Attenuation-to-Crosstalk Ratio)

Troubleshooting & Optimization

Common Failure Modes

IssueRoot CauseSolution
Intermittent ConnectivityUnder-crimped IDCRe-terminate with 25lbs force
High BER (Bit Error Rate)Untwist >0.5″Replace cable segment
PoE Voltage Drop24AWG wire @ 90WUpgrade to 22AWG

Signal Integrity Enhancements

  • Ferrite Beads: 600MHz noise suppression (TDK ZCAT2035-0930)
  • Impedance Matching: 100Ω ±5% via TDR testing

Emerging Technologies

Cat8 Wiring for 40Gbps

  • Key Changes:
    • Shielded twisted pairs (S/FTP)
    • 2000MHz bandwidth
    • GG45 connectors (backward-compatible)
  • Installation Specs:
    • Max untwist: 0.25″
    • Bend radius: 8x OD

AR/VR Smart Glasses Integration

  • Micro-RJ45: 3.5mm pitch connectors
  • Flex PCB Termination: Laser-soldered pads
